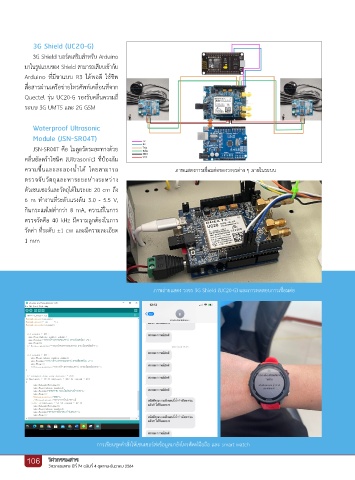

3G Shield (UC20-G)
3G Shield บอร์ดเสริมส�าหรับ Arduino
มาในรูปแบบของ Shield สามารถเสียบเข้ากับ
Arduino ที่มีขาแบบ R3 ได้พอดี ใช้ชิพ
สื่อสารผ่านเครือข่ายโทรศัพท์เคลื่อนที่จาก
Quectel รุ่น UC20-G รองรับคลื่นความถี่
ระบบ 3G UMTS และ 2G GSM
Waterproof Ultrasonic
Module (JSN-SR04T)
JSN-SR04T คือ โมดูลวัดระยะทางด้วย
คลื่นอัลตร้าโซนิค (Ultrasonic) ที่ป้องกัน
ความชื้นและละอองน�้าได้ โดยสามารถ ภาพแสดงการเชื่อมต่อของวงจรต่าง ๆ ภายในระบบ
ตรวจจับวัตถุและหาระยะห่างระหว่าง
ตัวเซนเซอร์และวัตถุได้ในระยะ 20 cm ถึง
6 m ท�างานที่ระดับแรงดัน 3.0 - 5.5 V,
กินกระแสไฟต�่ากว่า 8 mA, ความถี่ในการ
ตรวจวัดคือ 40 kHz มีความถูกต้องในการ
วัดค่า ที่ระดับ ±1 cm และมีความละเอียด
1 mm
ภาพถ่ายแสดง วงจร 3G Shield (UC20-G) และการทดสอบการเชื่อมต่อ
การเขียนชุดค�าสั่งให้เซนเซอร์ส่งข้อมูลมายังโทรศัพท์มือถือ และ smart watch
