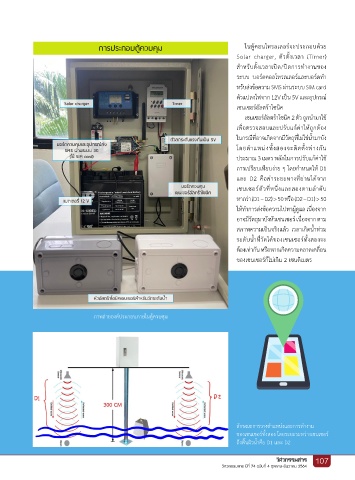

การประกอบตู้ควบคุม ในตู้คอนโทรลเลอร์จะประกอบด้วย
Solar charger, ตัวตั้งเวลา (Timer)
ส�าหรับตั้งเวลาเปิด/ปิดการท�างานของ
ระบบ บอร์ดคอลโทรลเลอร์และบอร์ดท�า
หรับส่งข้อความ SMS ผ่านระบบ SIM card
ตัวแปลงไฟจาก 12V เป็น 5V และอุปกรณ์
Solar charger Timer
เซนเซอร์อัลตร้าโซนิค
เซนเซอร์อัลตร้าโซนิค 2 ตัว ถูกน�ามาใช้
เพื่อตรวจสอบและปรับแก้ค่าให้ถูกต้อง
ตัวลดระดับแรงดันเป็น 5V ในกรณีที่อาจเกิดจากมีวัตถุที่ไม่ใช่น�้ามาบัง
บอร์ดควบคุมและอุปกรณ์ส่ง โดยต�าแหน่งทั้งสองจะติดตั้งห่างกัน
SMS ผ่านระบบ 3G
(ใช้ SIM card) ประมาณ 3 เมตร หลักในการปรับแก้ค่าใช้
การเปรียบเทียบง่าย ๆ โดยก�าหนดให้ D1
และ D2 คือค่าระยะทางที่อ่านได้จาก
บอร์ดควบคุม เซนเซอร์ตัวที่หนึ่งและสองตามล�าดับ
เซนเซอร์อัลตร้าโซนิค
แบตเตอรี่ 12 V หากว่า (D1 – D2) > 50 หรือ (D2 – D1) > 50
ให้ท�าการส่งข้อความไปหาผู้ดูแล เนื่องจาก
อาจมีวัตถุมาบังหัวเซนเซอร์ เนื่องจาก ตาม
สภาพความเป็นจริงแล้ว เวลาเกิดน�้าท่วม
ระดับน�้าที่วัดได้ของเซนเซอร์ทั้งสองจะ
ต้องเท่ากัน หรือหากเกิดความคลาดเคลื่อน
ของเซนเซอร์ก็ไม่เกิน 2 เซนติเมตร
หัวอัลตร้าโซนิคเซนเซอร์สำาหรับวัดระดับนำ้า
ภาพถ่ายองค์ประกอบภายในตู้ควบคุม
ลักษณะการวางต�าแหน่งและการท�างาน
ของเซนเซอร์ทั้งสอง โดยระยะระหว่างเซนเซอร์
ถึงพื้นผิวน�้าคือ D1 และ D2
