การใช้เทคโนโลยีด้านการตรวจสอบ ทดสอบ และติดตั้งเครื่องมือวัดในโครงสร้างอาคารและระบบสาธารณูปโภค
เพื่อการประเมิน จัดการ และการวางแผนบำารุงรักษาโครงสร้าง

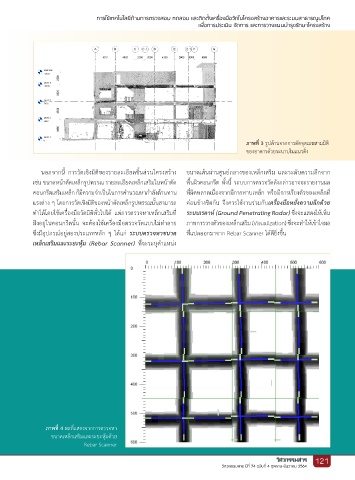

ภำพที่ 3 รูปด้านจากการตัดจุดเมฆสามมิติ
ของอาคารด้วยระนาบในแนวดิ่ง
นอกจากนี้ การวัดเชิงมิติของรายละเอียดชิ้นส่วนโครงสร้าง ขนาดเส้นผ่านศูนย์กลางของเหล็กเสริม และระดับความลึกจาก
เช่น ขนาดหน้าตัดเหล็กรูปพรรณ รายละเอียดเหล็กเสริมในหน้าตัด พื้นผิวคอนกรีต ทั้งนี้ ระบบการตรวจวัดดังกล่าวอาจจะรายงานผล
คอนกรีตเสริมเหล็ก ก็มีความจ�าเป็นในการค�านวณหาก�าลังต้านทาน ที่ผิดพลาดเนื่องจากมีการทาบเหล็ก หรือมีการเรียงตัวของเหล็กที่
แรงต่าง ๆ โดยการวัดเชิงมิติของหน้าตัดเหล็กรูปพรรณนั้นสามารถ ค่อนข้างชิดกัน จึงควรใช้งานร่วมกับเครื่องมือหยั่งความลึกด้วย
ท�าได้โดยใช้เครื่องมือวัดมิติทั่วไปได้ แต่การตรวจหาเหล็กเสริมที่ ระบบเรดาห์ (Ground Penetrating Radar) ซึ่งจะแสดงให้เห็น
ฝังอยู่ในคอนกรีตนั้น จะต้องใช้เครื่องมือตรวจวัดแบบไม่ท�าลาย ภาพการวางตัวของเหล็กเสริม (Visualization) ซึ่งจะท�าให้เข้าใจผล
ซึ่งมีอุปกรณ์อยู่สองประเภทหลัก ๆ ได้แก่ ระบบตรวจหาขนาด ที่แปลออกมาจาก Rebar Scanner ได้ดียิ่งขึ้น
เหล็กเสริมและระยะหุ้ม (Rebar Scanner) ที่จะระบุต�าแหน่ง
ภำพที่ 4 ผลที่แสดงจากการตรวจหา
ขนาดเหล็กเสริมและระยะหุ้มด้วย
Rebar Scanner
