การใช้เทคโนโลยีด้านการตรวจสอบ ทดสอบ และติดตั้งเครื่องมือวัดในโครงสร้างอาคารและระบบสาธารณูปโภค
เพื่อการประเมิน จัดการ และการวางแผนบำารุงรักษาโครงสร้าง
1.1 การวัดเชิงมิติ ซึ่งครอบคลุมตั้งแต่การวัดระยะเพื่อท�า ด้วยเครื่องมือส�ารวจพื้นฐานทั่วไป หรืออาจะใช้เทคโนโลยีการวัด
ผังอาคาร ส�าหรับการสร้างแบบจ�าลองโครงสร้างทางคณิตศาสตร์ พิกัดจุดเมฆสามมิติ (3D Point Cloud) ซึ่งจะท�าให้การสร้างแบบ
ซึ่งโดยมากมีลักษณะเป็นชิ้นส่วน 1 มิติประกอบกันเป็นโครง จ�าลองโครงสร้างเป็นไปอย่างแม่นย�า รวดเร็ว และยังสามารถใช้
ข้อแข็งหรือโครงถัก หรืออาจจะมีโครงสร้างเปลือกบางซึ่งจ�าลอง ในการตรวจสอบการเสียรูปร่างของโครงสร้าง อาทิเช่น การทรุดเอียง
แผ่นพื้นหรือก�าแพงรวมอยู่ด้วย ทั้งนี้ การวัดเชิงมิตินี้สามารถท�าได้ การแอ่นตัว ตกท้องช้าง เป็นต้น

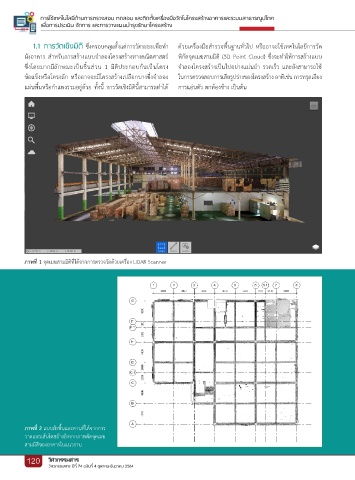

ภำพที่ 1 จุดเมฆสามมิติที่ได้จากการตรวจวัดด้วยเครื่อง LiDAR Scanner
ภำพที่ 2 แบบผังพื้นและคานที่ได้จากการ
วาดแนวเส้นโดยอ้างอิงจากภาพตัดจุดเมฆ
สามมิติของอาคารในแนวราบ
